数控液压机
数控液压机 添加时间:2019/11/29

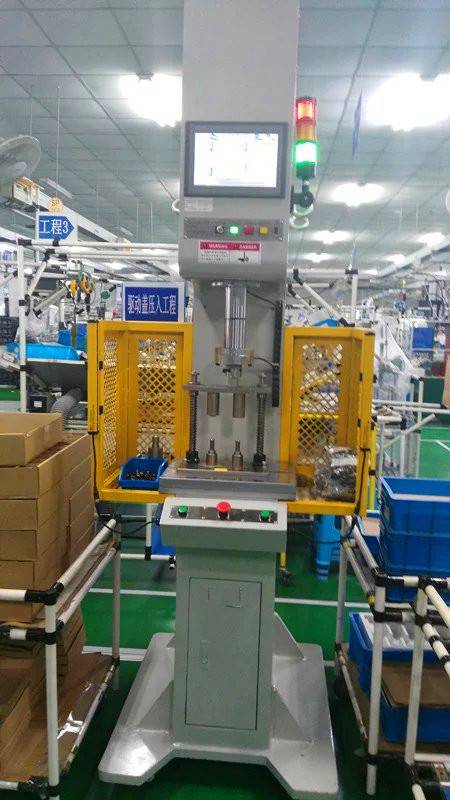

XHL-107SK数控液压机

 PLC:设备的控制元件,用户输入参数后根据程序执行动作,实时根据外部传感器采集数据反馈在上位机上显示,组成闭环控制系统。

  触摸屏:作为上位机与PLC实时数据交互,将PLC采集的模拟量数据反馈显示在屏幕上供用户实时检查设备的运行情况与设备加工时的质量数据等,在设备发生错误时能够显示错误类别,使操作者能针对性找到问题并解决。

  数控液压压装机用途

  精密仪表, 电子, 轴承, 轴套水泵、涡轮增压器,、变速箱、齿轮,汽车底盘零件、后桥,副车架减震器衬套等的压装

本机主要由弓形机架、移动板、下工作台、导向柱、主油缸、液压系统、电气系统、压力传感器、管路等部分组成。

  1.机身采用弓形结构,和传统机械式冲床相仿,结构简单紧凑,占地面积小,操作方便 。

  2.主缸为活塞式油缸,内设快速缸,可实现快速下行,慢速压制动作。 提高生产效率。

  3.油缸置于机身上方,油缸工作时从上往下压制,下模静止,上模压制。

  4.电气系统采用PLC+触控屏+比例放大器,配合比例液压系统,按照工艺要求发出指令,完成本机工艺循环动作。

  5. 本机液压系统采用液压集成块油路集成形式控制,以实现工艺要求的循环动作。

  数控液压压装机介绍:

  1.以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.

  2.以液体作为介质来传递能量,采用进口低噪音齿轮油泵.

  3.采用测力传感器直接测量压装力,精度为正负5N.压力信号控制系统采用数字信号传输,精确保证了测力传感器的精度不受传输而下降.

  3.设备待机,滑快上下移动时噪音均不超过75分贝.

  4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有*方便的操作空间,

  5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,加装有红外线护手装置.

  6.该系列压床的压装行程通过旋转编码器将位移量传送至可编程器,由已编写好的程序自动控制.

  9.压力、行程、保压时间、闭合高度客户均可在触摸屏上自行调整.

  10.液压系统计内置机架内,外观整洁,轻巧,稳重.

  12.该系列液压机械出力为5-50tf(1tf=1000kgf=9.8KN),也可依客户要求定做.


产品详情

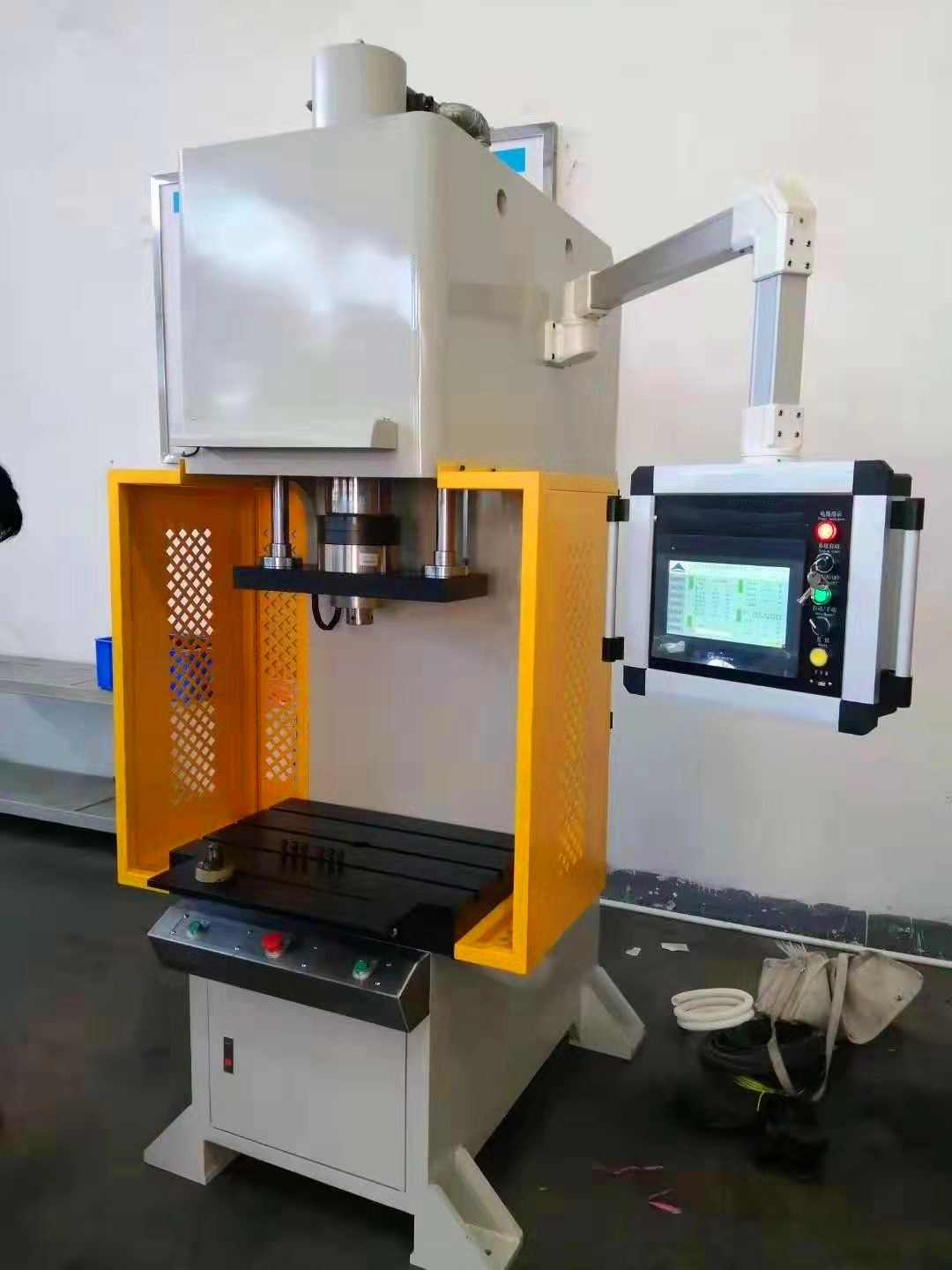

XHL-107SK数控液压机

 PLC:设备的控制元件,用户输入参数后根据程序执行动作,实时根据外部传感器采集数据反馈在上位机上显示,组成闭环控制系统。

  触摸屏:作为上位机与PLC实时数据交互,将PLC采集的模拟量数据反馈显示在屏幕上供用户实时检查设备的运行情况与设备加工时的质量数据等,在设备发生错误时能够显示错误类别,使操作者能针对性找到问题并解决。

  数控液压压装机用途

  精密仪表, 电子, 轴承, 轴套水泵、涡轮增压器,、变速箱、齿轮,汽车底盘零件、后桥,副车架减震器衬套等的压装

本机主要由弓形机架、移动板、下工作台、导向柱、主油缸、液压系统、电气系统、压力传感器、管路等部分组成。

  1.机身采用弓形结构,和传统机械式冲床相仿,结构简单紧凑,占地面积小,操作方便 。

  2.主缸为活塞式油缸,内设快速缸,可实现快速下行,慢速压制动作。 提高生产效率。

  3.油缸置于机身上方,油缸工作时从上往下压制,下模静止,上模压制。

  4.电气系统采用PLC+触控屏+比例放大器,配合比例液压系统,按照工艺要求发出指令,完成本机工艺循环动作。

  5. 本机液压系统采用液压集成块油路集成形式控制,以实现工艺要求的循环动作。

  数控液压压装机介绍:

  1.以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.

  2.以液体作为介质来传递能量,采用进口低噪音齿轮油泵.

  3.采用测力传感器直接测量压装力,精度为正负5N.压力信号控制系统采用数字信号传输,精确保证了测力传感器的精度不受传输而下降.

  3.设备待机,滑快上下移动时噪音均不超过75分贝.

  4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有*方便的操作空间,

  5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,加装有红外线护手装置.

  6.该系列压床的压装行程通过旋转编码器将位移量传送至可编程器,由已编写好的程序自动控制.

  9.压力、行程、保压时间、闭合高度客户均可在触摸屏上自行调整.

  10.液压系统计内置机架内,外观整洁,轻巧,稳重.

  12.该系列液压机械出力为5-50tf(1tf=1000kgf=9.8KN),也可依客户要求定做.
